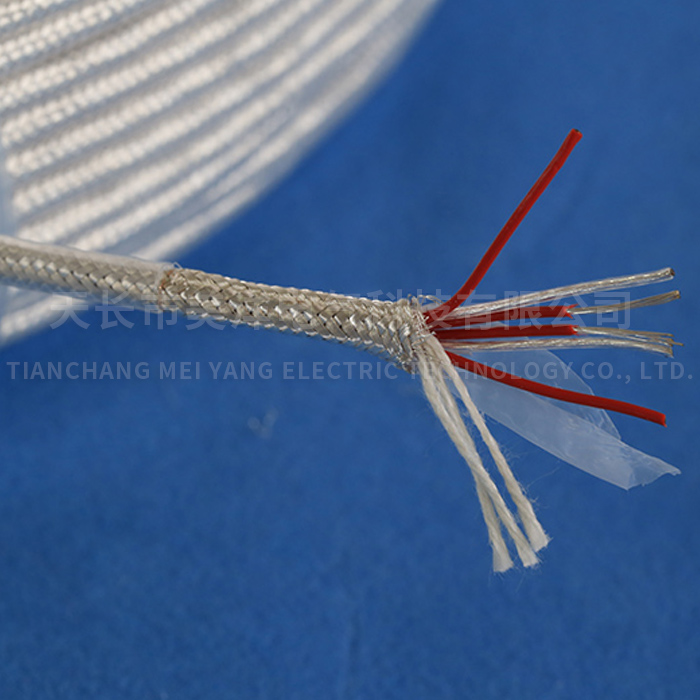

AFPF-6*7/0.15---六芯鍍銀四氟線
AFPF-6*7/0.15---六芯鍍銀四氟線用途：本標準適用于交流600v及以下飛機布線、電器（訊）設備和儀器儀表線路用鍍銀銅芯聚四氟乙烯絕緣電線執行標準：Q/IRMV1-2008
產品描述
AFPF-6*7/0.15---六芯鍍銀四氟線
三芯四氟線 AFFRP3*7/0.20高溫屏蔽線，鍍銀三芯四氟屏蔽線 ，導體為銅絲鍍銀導體，外皮為透明鐵氟龍，中間屏蔽網為鍍銀銅網，三條線的顏色為兩紅一白，每條線芯有7根0.20或7根0.15的鍍銀銅線。
三芯四氟線 AFFRP3*7/0.20高溫屏蔽線為熱電阻專用連接線，熱電阻采用三線制接法。采用三線制是為了消除連接導線電阻引起的測量誤差。這是因為測量熱電阻的電路一般是不平衡電橋。熱電阻作為電橋的一個橋臂電阻，其連接導線（從熱電阻到中控室）也成為橋臂電阻的一部分，這一部分電阻是未知的且隨環境溫度變化，造成測量誤差。采用三線制，將導線一根接到電橋的電源端，其余兩根分別接到熱電阻所在的橋臂及與其相鄰的橋臂上，這樣消除了導線線路電阻帶來的測量誤差。工業上一般都采用三線制接法。熱電偶產生的是毫伏信號，不存在這個問題。
三芯四氟線 AFFRP3*7/0.20高溫屏蔽線，鍍銀三芯四氟屏蔽線絕緣層和護層選用進口優質氟塑料，并采用整體連續擠出新工藝，使該產品具有優良的耐酸、堿、耐磨和不燃延之性能，使用溫度在-60～205～260℃，產品主要應用于各種測溫裝置，已被廣泛用于石油、化工、冶金、電力等部，具有優良的防水、耐酸、堿、耐化學試劑、耐磨、耐油、耐老化和不燃之性能，可浸入油水中長期使用。
技術參數：
氟塑料高溫線AFF-200
1、額定溫度:-65℃～+200℃
2、額定電壓:600V
3、執行標準:GJB773A-2000
4、導體:單根或多股鍍錫銅絲或鍍銀銅絲
5、顏色:紅、黃、藍、白、黑、綠、棕、橙、透明等
6、絕緣體:聚全氟乙丙烯（FEP）
氟塑料高溫線AF250
1、額定溫度:-65℃～+250℃
2、額定電壓:600V
3、執行標準:GJB773A-2000
4、導體:單根或多股鍍鎳銅絲、鍍銀銅絲或純鎳絲
5、顏色:紅、黃、藍、白、黑、綠、棕、橙、透明等
6、絕緣體:可熔性四氟乙烯（PFA）
氟塑料高溫線AFT250
1、額定溫度:-65℃～+250℃(當今耐溫高的氟塑料，沖擊溫度可達300℃)
2、額定電壓:600V
3、執行標準:GJB773A-2000
4、導體:單根或多股鍍鎳銅絲、鍍銀銅絲或純鎳絲
5、顏色:紅、黃、藍、白、黑、綠、棕、橙、透明等
6、絕緣體:聚四氟乙烯（PTFE）
| 型號 | 芯數×截面 m㎡ | 導體結構 根數/直徑mm | 電纜外徑≤mm | 20℃直流電阻 ≤Ω/km | 20℃絕緣電阻 ≥Ω·km |
|---|---|---|---|---|---|
| AF-250 | 0.06 | 7/0.10 | 0.96 | 348.9 | 0.01 |
| AF-250 | 0.12 | 7/0.15 | 1.13 | 150.7 | 0.01 |
| AF-250 | 0.2 | 7/0.20 | 1.4 | 81.5 | 0.01 |
| AF-250 | 0.35 | 19/0.16 | 1.6 | 46.9 | 0.01 |
| AF-250 | 0.5 | 19/0.18 | 1.8 | 37.1 | 0.01 |
| AF-250 | 0.75 | 19/0.23 | 2.05 | 22.7 | 0.01 |
| AF-250 | 1 | 19/0.26 | 2.2 | 17.8 | 0.01 |
| AF-250 | 1.2 | 19/0.28 | 2.4 | 15.3 | 0.01 |
| AF-250 | 1.5 | 19/0.32 | 2.6 | 11.7 | 0.01 |
| AF-250 | 2 | 19/0.37 | 2.85 | 8.78 | 0.01 |
| 型號 | 芯數×截面 m㎡ | 導體結構 根數/直徑mm | 電纜外徑≤mm | 20℃直流電阻 ≤Ω/km | 20℃絕緣電阻 ≥Ω·km |
|---|---|---|---|---|---|
| AF-250 | 2.5 | 19/0.41 | 3.3 | 7.25 | 0.01 |
| AF-250 | 2.5 | 49/0.26 | 3.5 | 7.1 | 0.01 |
| AF-250 | 3 | 37/0.32 | 3.5 | 6.03 | 0.01 |
| AF-250 | 3 | 49/0.28 | 3.72 | 6.1 | 0.01 |
| AF-250 | 4 | 37/0.37 | 4.6 | 4.51 | 0.01 |
| AF-250 | 4 | 49/0.32 | 4.08 | 4.85 | 0.01 |
| AF-250 | 5 | 37/0.41 | 5.2 | 3.67 | 0.01 |
| AF-250 | 5 | 49/0.36 | 4.64 | 3.68 | 0.01 |
| AF-250 | 6 | 37/0.45 | 4.6 | 3.09 | 0.01 |
| AF-250 | 6 | 49/0.39 | 4.91 | 3.13 | 0.01 |
| 型號 | 芯數×截面 m㎡ | 導體結構 根數/直徑mm | 電纜外徑≤mm | 20℃直流電阻 ≤Ω/km | 20℃絕緣電阻 ≥Ω·km |
|---|---|---|---|---|---|
| AFP-250 | 0.06 | 7/0.10 | 1.0 | 348.9 | 0.01 |
| AFP-250 | 0.12 | 7/0.15 | 1.15 | 150.7 | 0.01 |
| AFP-250 | 0.2 | 7/0.20 | 1.95 | 81.5 | 0.01 |
| AFP-250 | 0.35 | 19/0.16 | 2.15 | 46.9 | 0.01 |
| AFP-250 | 0.5 | 19/0.18 | 2.35 | 37.1 | 0.01 |
| AFP-250 | 0.75 | 19/0.23 | 2.6 | 22.7 | 0.01 |
| AFP-250 | 1 | 19/0.26 | 2.85 | 17.8 | 0.01 |
| AFP-250 | 1.2 | 19/0.28 | 3.1 | 15.3 | 0.01 |
| AFP-250 | 1.5 | 19/0.32 | 3.3 | 11.7 | 0.01 |
| AFP-250 | 2 | 19/0.37 | 3.55 | 8.78 | 0.01 |
| 型號 | 芯數×截面 m㎡ | 導體結構 根數/直徑mm | 電纜外徑≤mm | 20℃直流電阻 ≤Ω/km | 20℃絕緣電阻 ≥Ω·km |
|---|---|---|---|---|---|
| AFP-250 | 2.5 | 19/0.41 | 4 | 7.25 | 0.01 |
| AFP-250 | 2.5 | 49/0.26 | 4.2 | 7.1 | 0.01 |
| AFP-250 | 3 | 37/0.32 | 4.3 | 6.03 | 0.01 |
| AFP-250 | 3 | 49/0.28 | 4.5 | 6.1 | 0.01 |
| AFP-250 | 4 | 37/0.37 | 4.5 | 4.51 | 0.01 |
| AFP-250 | 4 | 49/0.32 | 4.8 | 4.85 | 0.01 |
| AFP-250 | 5 | 37/0.41 | 5.1 | 3.67 | 0.01 |
| AFP-250 | 6 | 37/0.45 | 5.5 | 3.09 | 0.01 |
| AFP-250 | 6 | 49/0.39 | 5.55 | 3.13 | 0.01 |
